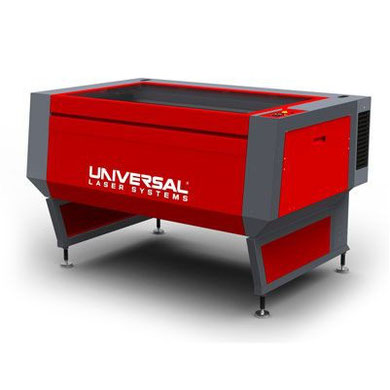

ILS12.75 / ILS12.150D


概要

ILS12.75 / ILS12.150Dは、当社最大の最も汎用性が高いプラットフォームです。 製造環境に基づき特別設計されるため、プロトタイピングから自動加工に至るまで幅広く対応することができます。1219 x 610 x 279 mm、207,462 cm3( 48 x 24 x 11インチ、12,672インチ)の大容量の材料を収納できるサイズに加え、 ILS12.75 / ILS12.150Dにはパススルー(貫通)機能が搭載され、両端のドアを開けることで材料の長さに関係なく加工することが可能です。 また、ユニバーサルレーザシステムズ(UNIVERSAL LASER SYSTEMS)のILSプラットフォームは、CDRHクラス1とCDRHクラス4の間で切り替えが可能な世界で唯一のCO2レーザーシステムです。

ILS12.150Dはデュアルレーザーに対応し、出力範囲は最小型のレーザー発振器を使用した場合の10Wから、75Wのレーザーを2つ使用した場合の150Wまでです。 パワフルなILS12.75 / ILS12.150Dは、独立型としてだけでなく、自動組立ラインにも組み込むことが可能です。 基本機能に加え、ユニバーサルレーザシステムズ(UNIVERSAL LASER SYSTEMS)の商品ならではの多くの特許取得機能が搭載されています。 ILS12.75 / ILS12.150Dに標準装備されているLaser Interface+(レーザーインターフェースプラス)とRapid Reconfiguration™(ラッピドリコンフィギュレーション)は、ユニバーサルレーザシステムズ(UNIVERSAL LASER SYSTEMS)ならではの機能です。 ダウンタイムを削減し生産性を向上させるデュアルレーザー構成、Super Speed™(スーパースピード)およびパススルー(貫通)はオプション機能です。 すべてのユニバーサルレーザシステムズ(UNIVERSAL LASER SYSTEMS)のプラットフォームは互換性のある部品を使用していますので、お客様のニーズにあわせたカスタマイズが可能です。




特徴

■トップドアに耐熱・強化ガラス採用

■火災報知機センサー

■自動焦点合わせ(素材高さ入力式オートフォーカス)

■自動焦点合わせ(赤外線センサー式オートフォーカス)

■本体にコントロールパネル内臓

■システムラックを標準装備

■永久密封ベアリング(オイルシーリング)

■駆動系に非伸縮性ケブラーベルト

■精密デジタルステッピングモーター

■温度上昇に応じて自動制御するレーザー発振器の空冷ファン(静音)

■カートリッジレーザー発振器により光軸調節や工具が不要

■クロスプラットフォームの互換性(特許取得済)

■自由空間ガススラブレーザーデザイン(特許取得済)

■比例パルス制御レーザー発振器

■2本のレーザー発振器を搭載可能(最大150W)

■位置確認用レーザーポインター

■PCの専用プログラム(Universal Control Panel)とUSBケーブルで双方向通信

■豊富な素材一覧から選択してすぐに加工できる簡単モード

■加工せずに加工時間を計算する自動加工時間算出モード

■多言語サポート

■両サイドのドアを開放したまま長尺サイズの加工が可能

■外部機器と連携が可能




ラインアップ期間

■2007年~現在


対応OS

■Windows XP

■Windows Vista

■Windows 7 (32/64bit)

■Windows 8 (32/64bit)

■Windows 10 (32/64bit)

■Windows 11 (32/64bit)


カタログ

ダウンロード
ILS12.75カタログ
ils1275.pdf
PDFファイル 1.6 MB

マニュアル

ダウンロード
ILSシリーズマニュアル
ILS User Guide Rev 1210.pdf
PDFファイル 6.8 MB

部品の購入


部品の交換方法


ダウンロード


仕様

  ILS12.75 / ILS12.150D
加工エリア(mm) 1,219.2×609.6
最大収容可能サイズ(mm) 1,334×762×305
レーザー出力 10W / 25W / 30W / 40W / 50W / 60W /75W / 2本搭載最大150W
レーザー発振器冷却タイプ 空冷
本体外形サイズ(mm) 1,753×1,168×1,105
重量 195Kg
レーザー発振器重量 10W=6Kg , 25/30W=9Kg , 35/40W=10Kg , 45/50/55/60W=12Kg , 75W=15Kg
プロッタースピード(ラスターモード時) 3,500mm/sec
フォーカスレンズ / ビームスポット径

標準2.0インチ/127μ ※オプション3.0インチ/228μ , H,P,D,F,O(2.0インチ)/25μ

駆動パルスレー  1~1,000ppi(1%単位で可変)
駆動解像度  2,000dpi,1,000dpi,500dpi,333dpi,250dpi,200dpi,83dpi(7段階コントロール)
オートフォーカス  素材高さ入力方式 / ソニックセンサー方式
火災センサー  加工テーブル内の温度を監視し、45℃を超えると警報ブザーを鳴らしてシステムを緊急停止します※本体背面に火災センサー用に独立した専用9V電池搭載
本体カラー  レッド
インターフェース  USB2.0
対応OS WindowsXP / Vista / 7 / 8 / 10
動作温度(保管温度) / 動作湿度  使用可能範囲 : 10℃~35℃(10℃~30℃) 推奨範囲 : 22℃~25℃ 結露が発生しない湿度
付属品  レンズキット / フォーカスツール(焦点合わせジグ) / 電源ケーブル / USBケーブル(2M) / レンズ洗浄用綿棒 / 製品マニュアル / プリンタドライバCD / 六角レンチ(インチ)/ レンズクリーナ液 / 背面パネルロックキー
別売アクセサリ  ハイパワー高密度集束レンズ / ハニカムテーブル / ロータリフィクスチャ / エアアシストコーン / バックスイープ / エアコンプレッサ / class4モジュール / トラベリングエギゾースト / スーパースピードシステム / カメラシステム
電源仕様  単相220V/15A 50/60Hz ※アース接続必須
外部必要排気  6インチあたり1000CFM(1,700m3/h)
外部排気口サイズ  101.6φ×2  ※トラベリングエギゾースト(移動排気システム)使用時は101.6φ×1追加
安全性  JIS「レーザー製品の放射安全装置C6802 class-1」準拠 / CDRH準拠 / EN-60825-1準拠 ※レッドドットポインタはclass-2 ※class4モジュール使用時(左右貫通化)はclass-4
