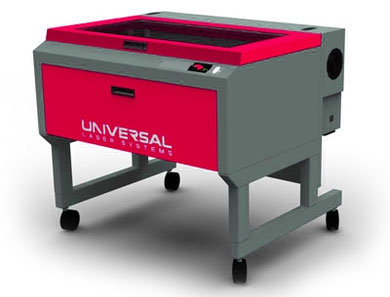

VLS6.75


概要

VLSプラットフォームシリーズで最大のVLS6.75は、VLS6.60と同様に加工エリアが広く、多種の材料を加工することができます。 VLS6.75では、10Wから75Wまで7種類のレーザー発振器から選ぶことができます。 材料を収納できるサイズは、32 x 18 x 9インチ、813 x 457 x 229 mm、84,950 cm3 と大容量で、 VLS6.75は表彰品・標識・サイン販売店にとって汎用性が高いレーザー彫刻装置です。 基本機能に加え、ユニバーサルレーザシステムズ(UNIVERSAL LASER SYSTEMS)の商品ならではの多くの特許取得機能が搭載されています。 VLS6.75にはユニバーサルレーザシステムズ(UNIVERSAL LASER SYSTEMS)ならではの機能であるLaser Interface+(レーザーインターフェースプラス)とRapid Reconfiguration(ラッピドリコンフィギュレーション)が標準装備されており、オプションを追加してレーザー加工能力をさらに向上させることもできます。 すべてのユニバーサルレーザシステムズ(UNIVERSAL LASER SYSTEMS)のレーザープラットフォームは互換性のある部品を使用していますので、お客様のニーズにあわせたカスタマイズが可能です。




特徴

■CO2波長10.6μと9.3μ、二種類のレーザー発振器搭載可能 (9.3μはPET、ポリイミド-カプトン等の特殊なフィルムまたはシート素材に対応)

■トップドアに耐熱・強化ガラス採用

■火災報知機センサー

■自動焦点合わせ(オートフォーカス)

■永久密封ベアリング(オイルシーリング)

■駆動系に非伸縮性ケブラーベルト

■精密デジタルステッピングモーター

■温度上昇に応じて自動制御するレーザー発振器の空冷ファン(静音)

■カートリッジレーザー発振器により光軸調節や工具が不要

■クロスプラットフォームの互換性(特許取得済)

■自由空間ガススラブレーザーデザイン(特許取得済)

■比例パルス制御レーザー発振器

■位置確認用レーザーポインター

■PCの専用プログラム(Universal Control Panel)とUSBケーブルで双方向通信

■豊富な素材一覧から選択してすぐに加工できる簡単モード

■加工せずに加工時間を計算する自動加工時間算出モード

■多言語サポート




カラー


ラインアップ期間

■2020年~現在


対応OS

■Windows XP

■Windows Vista

■Windows 7 (32/64bit)

■Windows 8 (32/64bit)

■Windows 10 (32/64bit)

■Windows 11 (32/64bit)


カタログ

ダウンロード
VLS6.60カタログ
vls660.pdf
PDFファイル 1.1 MB

マニュアル

ダウンロード
VLSプラットホームマニュアル
VLS Platform User Guide Rev 0211.pdf
PDFファイル 3.6 MB

部品の購入


部品の交換方法


ダウンロード


仕様

  VLS6.75
加工エリア(mm) 812.8×457.2
最大収容可能サイズ(mm) 940×584×229
レーザー出力 CO2(10.6μ) 10W / 30W / 50W / 60W / 75W  ,  CO2(9.3μ) 30W / 50W
レーザー発振器冷却タイプ 空冷
本体外形サイズ(mm) 1,118×953×991
重量 147Kg
レーザー発振器重量 10W=6Kg , 30W=9Kg , 50/60W=12Kg
プロッタースピード(ラスターモード時) 1,270mm/sec
フォーカスレンズ / ビームスポット径

標準2.0インチ/127μ ※オプション1.5インチ/76μ ,2.5インチ/178μ , 4.0インチ/330μ , H,P,D,F,O(2.0インチ)/25μ

駆動パルスレー  1~1,000ppi(1%単位で可変)
駆動解像度  2,000dpi,1,000dpi,500dpi,333dpi,250dpi,200dpi,83dpi(7段階コントロール)
オートフォーカス  素材高さ入力方式
火災センサー  加工テーブル内の温度を監視し、45℃を超えると警報ブザーを鳴らしてシステムを緊急停止します※本体背面に火災センサー用に独立した専用9V電池搭載
本体カラー  レッド・ブルー・グリーン・イエロー・パープル
インターフェース USB2.0
対応OS  WindowsXP / Vista / 7 / 8 / 10
動作温度(保管温度) / 動作湿度  使用可能範囲 : 10℃~35℃(10℃~30℃) 推奨範囲 : 22℃~25℃ 結露が発生しない湿度
付属品  レンズキット / フォーカスツール(焦点合わせジグ) / 電源ケーブル / USBケーブル(3M) / レンズ洗浄用綿棒 / 製品マニュアル / 六角レンチ(インチ) / レンズクリーナ液
別売アクセサリ  ハイパワー高密度集束レンズ(HPDFO) / コリメーター / フロースルーカッティングテーブル / ロータリフィクスチャ / コアクシャルエアアシストアタッチメント / ラテラルエアアシストアタッチメント / エアコンプレッサ / エアクリーナカート / ピンテーブル
電源仕様  単相110V/10A,単相220V/5A 50/60Hz ※アース接続必須
外部必要排気  6インチあたり500CFM(853m3/h)
外部排気口サイズ  101.6φ×2
安全性  JIS「レーザー製品の放射安全装置C6802 class-1」準拠 / CDRH準拠 / EN-60825-1準拠 ※レッドドットポインタはclass-2
