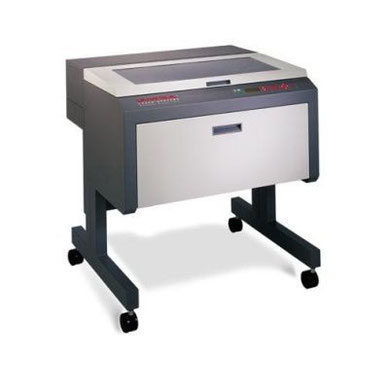

M00


特徴

■アクリル製トップドア

■永久密封ベアリング(オイルシーリング)

■駆動系に非伸縮性ケブラーベルト

■精密デジタルステッピングモーター

■カートリッジレーザー発振器により光軸調節や工具が不要

■クロスプラットフォームの互換性(特許取得済)

■自由空間ガススラブレーザーデザイン(特許取得済)

■比例パルス制御レーザー発振器

■位置確認用レーザーポインター

■本体に8MB~32MBのRAMを実装




ラインアップ期間

■1998年~1999年


対応OS

■Windows 95

■Windows 98

■Windows Me

■Windows XP

■Windows Vista

■Windows 7



※XP/Vista/7 で使用する場合、レーザー加工機本体に装備している制御CPUのファームウェアをアップデートする必要があります。




カタログ


マニュアル


部品の購入


ダウンロード


仕様

  M 00
加工エリア(mm) 609.6×304.8
最大収容可能サイズ(mm) 736×431×229
レーザー出力 20W / 25W / 30W / 35W / 40W
レーザー発振器冷却タイプ 空冷
本体外形サイズ(mm) 914×757×965
重量 91Kg
レーザー発振器重量 20/25/30W=9Kg , 35/40W=10Kg
プロッタースピード(ラスターモード時) 1,524mm/sec
フォーカスレンズ / ビームスポット径

標準2.0インチ/127μ ※オプション1.5インチ/76μ ,2.5インチ/178μ , 4.0インチ/330

駆動パルスレー  1~1,000ppi(1%単位で可変)
駆動解像度  1,000dpi,500dpi,333dpi,250dpi,200dpi,83dpi(6段階コントロール)
オートフォーカス  赤外線センサー方式
火災センサー  無し
本体カラー  グレー
インターフェース パラレルポート / RS232C シリアルポート
対応OS Windows95 / 98
ファイル容量 標準8MB(最大32MB)
動作温度(保管温度) / 動作湿度  使用可能範囲 : 10℃~35℃(10℃~30℃) 推奨範囲 : 22℃~25℃ 結露が発生しない湿度
付属品  レンズキット / フォーカスツール(焦点合わせジグ) / 電源ケーブル / パラレルケーブル(2M) / レンズ洗浄用綿棒 / 製品マニュアル / プリンタドライバCD / 六角レンチ(インチ)/ レンズクリーナ液
別売アクセサリ  ハニカムテーブル / ロータリフィクスチャ / エアアシストコーン / バックスイープ / エアコンプレッサ / 同軸エアアシスト / デュアルヘッド
電源仕様  単相100V/10A,単相220V/5A 50/60Hz ※アース接続必須
外部必要排気  6インチあたり250CFM(425m3/h)
外部排気口サイズ  101.6φ×1
安全性  JIS「レーザー製品の放射安全装置C6802 class-1」準拠 / CDRH準拠 / EN-60825-1準拠 ※レッドドットポインタはclass-3R
