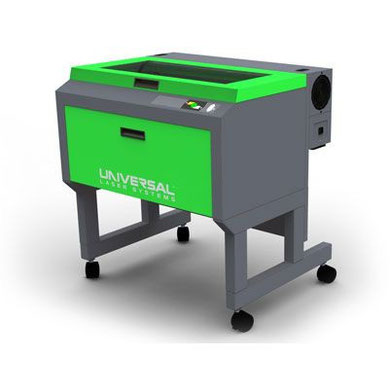

VLS3.60


概要

VLS3.60は、簡単な製造作業用に設計された独立プラットフォームです。 また、VLS3.60は世界中の教育機関で建築、商品設計、グラフィックデザインや物質研究プログラム用に導入されています。 VLS3.60はシングルレーザープラットフォームで、レーザー発振器を10Wから60Wまでの6種類から選ぶことができます。 VLS3.60の材料を収納できるサイズは、610 x 305 x 229 mm、42,475 cm3です。 VLS3.60にはユニバーサルレーザシステムズ(UNIVERSAL LASER SYSTEMS)ならではの機能であるLaser Interface+(レーザーインターフェースプラス)とRapid Reconfiguration(ラッピドリコンフィギュレーション)が標準装備されており、オプションを追加してレーザー加工能力をさらに向上させることもできます。 すべてのユニバーサルレーザシステムズ(UNIVERSAL LASER SYSTEMS)のレーザープラットフォームは互換性のある部品を使用していますので、お客様のニーズにあわせたカスタマイズが可能です。




特徴

■トップドアに耐熱・強化ガラス採用

■火災報知機センサー

■自動焦点合わせ(オートフォーカス)

■永久密封ベアリング(オイルシーリング)

■駆動系に非伸縮性ケブラーベルト

■精密デジタルステッピングモーター

■温度上昇に応じて自動制御するレーザー発振器の空冷ファン(静音)

■カートリッジレーザー発振器により光軸調節や工具が不要

■クロスプラットフォームの互換性(特許取得済)

■自由空間ガススラブレーザーデザイン(特許取得済)

■比例パルス制御レーザー発振器

■位置確認用レーザーポインター

■PCの専用プログラム(Universal Control Panel)とUSBケーブルで双方向通信

■豊富な素材一覧から選択してすぐに加工できる簡単モード

■加工せずに加工時間を計算する自動加工時間算出モード

■多言語サポート






カラー


ラインアップ期間

■2008年~2020年


対応OS

■Windows XP

■Windows Vista

■Windows 7 (32/64bit)

■Windows 8 (32/64bit)

■Windows 10 (32/64bit)

■Windows 11 (32/64bit)




カタログ

ダウンロード
VLS3.60カタログ
vls360.pdf
PDFファイル 1.5 MB

マニュアル

ダウンロード
VLSプラットホームマニュアル
VLS Platform User Guide Rev 0211.pdf
PDFファイル 3.6 MB

部品の購入


部品の交換方法


ダウンロード


仕様

  VLS3.60
加工エリア(mm) 609.6×304.8
最大収容可能サイズ(mm) 737×432×229
レーザー出力 10W / 25W / 30W / 40W / 50W / 60W
レーザー発振器冷却タイプ 空冷
本体外形サイズ(mm) 914×762×965
重量 107Kg
レーザー発振器重量 10W=6Kg , 25/30W=9Kg , 35/40W=10Kg , 45/50/55/60W=12Kg
プロッタースピード(ラスターモード時) 1,270mm/sec
フォーカスレンズ / ビームスポット径

標準2.0インチ/127μ ※オプション1.5インチ/76μ ,2.5インチ/178μ , 4.0インチ/330μ , H,P,D,F,O(2.0インチ)/25μ

駆動パルスレー  1~1,000ppi(1%単位で可変)
駆動解像度  2,000dpi,1,000dpi,500dpi,333dpi,250dpi,200dpi,83dpi(7段階コントロール)
オートフォーカス  素材高さ入力方式
火災センサー  加工テーブル内の温度を監視し、45℃を超えると警報ブザーを鳴らしてシステムを緊急停止します※本体背面に火災センサー用に独立した専用9V電池搭載
本体カラー  レッド・ブルー・グリーン・イエロー・パープル
インターフェース / 対応OS  USB2.0 - WindowsXP / Vista / 7 / 8 / 10
動作温度(保管温度) / 動作湿度  使用可能範囲 : 10℃~35℃(10℃~30℃) 推奨範囲 : 22℃~25℃ 結露が発生しない湿度
付属品  レンズキット / フォーカスツール(焦点合わせジグ) / 電源ケーブル / USBケーブル(2M) / レンズ洗浄用綿棒 / 製品マニュアル / プリンタドライバCD / 六角レンチ(インチ)/ レンズクリーナ液
別売アクセサリ  ハイパワー高密度集束レンズ / ハニカムテーブル / ロータリフィクスチャ / エアアシストコーン / バックスイープ / エアコンプレッサ / エアクリーナカート
電源仕様  単相110V/10A,単相220V/5A 50/60Hz ※アース接続必須
外部必要排気  6インチあたり250CFM(425m3/h)
外部排気口サイズ  101.6φ×1
安全性  JIS「レーザー製品の放射安全装置C6802 class-1」準拠 / CDRH準拠 / EN-60825-1準拠 ※レッドドットポインタはclass-2
