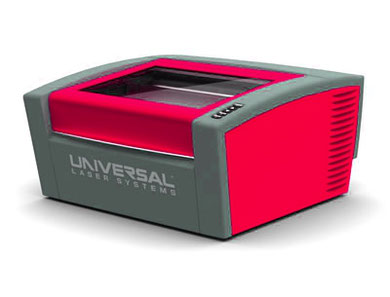

VLS2.30DT


概要

デスクトップ(DT)型VLS2.30DTは、VLS2.30と同様にレーザー加工ビジネスを始める初心者向けエントリーモデルとして設計されましたが、そのコンパクトで経済的な使い易い特徴のためにプロトタイプ開発やオンデマンド生産に最適であることや、生産増強用の予備機としても使用できることから多くのユーザーの皆様にご好評を頂いています。 VLS2.30DTの材料加工領域は、406 x 305 x 102 mm, 12,585 立法センチ)です。 VLS2.30DTは、波長10.6μのレーザー発振器を10W、30W、さらに波長9.3μの30Wを加えて3種類から選ぶことができます。VLS2.30にはLaser Interface+(レーザーインターフェースプラス)が標準装備されており、オプションを追加してレーザー加工能力をさらに向上させることもできます。 すべてのユニバーサルレーザシステムズ(UNIVERSAL LASER SYSTEMS)のレーザープラットフォームは互換性のあるコンポーネントを使用していますので、お客様のニーズにあわせたカスタマイズが可能です。


特徴

■CO2波長10.6μと9.3μ、二種類のレーザー発振器搭載可能 (9.3μはPET、ポリイミド-カプトン等の特殊なフィルムまたはシート素材に対応)

■トップドアに耐熱・強化ガラス採用

■火災報知機センサー

■自動焦点合わせ(オートフォーカス)

■永久密封ベアリング(オイルシーリング)

■駆動系に非伸縮性ケブラーベルト

■精密デジタルステッピングモーター

■温度上昇に応じて自動制御するレーザー発振器の空冷ファン(静音)

■カートリッジレーザー発振器により光軸調節や工具が不要

■クロスプラットフォームの互換性(特許取得済)

■自由空間ガススラブレーザーデザイン(特許取得済)

■比例パルス制御レーザー発振器

■位置確認用レーザーポインター

■PCの専用プログラム(Universal Control Panel)とUSBケーブルで双方向通信

■豊富な素材一覧から選択してすぐに加工できる簡単モード

■加工せずに加工時間を計算する自動加工時間算出モード

■多言語サポート

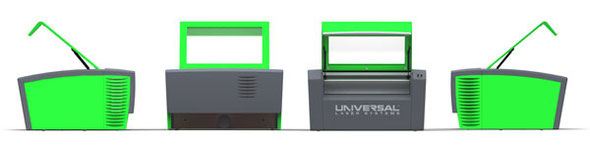

カラー


ラインアップ期間

■2020年~現在


対応OS

■Windows XP

■Windows Vista

■Windows 7 (32/64bit)

■Windows 8 (32/64bit)

■Windows 10 (32/64bit)

■Windows 11 (32/64bit)


カタログ

ダウンロード
VLS2.30カタログ
vls230.pdf
PDFファイル 1.4 MB

マニュアル

ダウンロード
VLSデスクトップマニュアル
VLS Desktop User Guide Rev 0111.pdf
PDFファイル 3.4 MB

部品の購入


部品の交換方法


ダウンロード


仕様

  VLS2.30DT
加工エリア(mm) 406.4×304.8
最大収容可能サイズ(mm) 476×368×102
レーザー出力 CO2(10.6μ) 10 / 30W  ,  CO2(9.3μ) 30W
レーザー発振器冷却タイプ 空冷
本体外形サイズ(mm) 660×635×355
重量 39Kg
レーザー発振器重量 10W=6Kg , 30W=9Kg
プロッタースピード(ラスターモード時) 1,270mm/sec
フォーカスレンズ / ビームスポット径

標準2.0インチ / 127μ ※オプション1.5インチ / 76μ , H,P,D,F,O(2.0インチ) / 25μ

駆動パルスレート  1~1,000ppi(1%単位で可変)
駆動解像度  2,000dpi,1,000dpi,500dpi,333dpi,250dpi,200dpi,83dpi(7段階コントロール)
オートフォーカス  素材高さ入力方式
火災センサー  加工テーブル内の温度を監視し、45℃を超えると警報ブザーを鳴らしてシステムを緊急停止します※本体背面に火災センサー用に独立した専用9V電池搭載
本体カラー  レッド・ブルー・グリーン・イエロー・パープル
インターフェース USB2.0
対応OS WindowsXP / Vista / 7 / 8 / 10
動作温度(保管温度) / 動作湿度  使用可能範囲 : 10℃~35℃(10℃~30℃) 推奨範囲 : 22℃~25℃ 結露が発生しない湿度
付属品  レンズキット / フォーカスツール(焦点合わせジグ) / 電源ケーブル / USBケーブル(3M) / レンズ洗浄用綿棒 / 製品マニュアル / 六角レンチ(インチ) / レンズクリーナ液
別売アクセサリ  ハイパワー高密度集束レンズ(HPDFO) / コリメーター / フロースルーカッティングテーブル / ロータリフィクスチャ / コアクシャルエアアシストアタッチメント / ラテラルエアアシストアタッチメント / エアコンプレッサ / エアクリーナカート / ピンテーブル
電源仕様  単相110V/10A,単相220V/5A 50/60Hz ※アース接続必須
外部必要排気  6インチあたり250CFM(425m3/h)
外部排気口サイズ  76.2φ×1
安全性  JIS「レーザー製品の放射安全装置C6802 class-1」準拠 / CDRH準拠 / EN-60825-1準拠 ※レッドドットポインタはclass-2
