25E/25ER

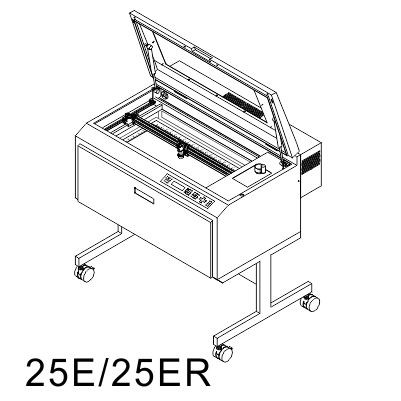

画像

特徴

■アクリル製トップドア

■永久密封ベアリング(オイルシーリング)

■ステッピングモーター

■手動式Z軸テーブル

■他社製OEMレーザー発振器

■本体に4MB~64MBのRAMを実装

■ERの"R"はラバースタンプモードが使用できる型番




ラインアップ期間

■1996年~1999年


対応OS

■Windows 95

■Windows 98

■Windows Me




カタログ


マニュアル

ダウンロード
25Eマニュアル
25E Revision B3.pdf
PDFファイル 2.7 MB

仕様

  25E / 25ER
加工エリア(mm) 609.6×304.8
最大収容可能サイズ(mm) 736×431×229
レーザー出力 シンラッド社OEM 25W
レーザー発振器冷却タイプ 空冷
本体外形サイズ(mm) 990×737×965
重量 77Kg
レーザー発振器重量

25W=6.5Kg

プロッタースピード(ラスターモード時) 635mm/sec
フォーカスレンズ / ビームスポット径

標準2.0インチ/127μ ※オプション1.5インチ/76μ ,2.5インチ/178μ , 4.0インチ/330

駆動パルスレー  1~1,000ppi(1%単位で可変)
駆動解像度  1,000dpi,500dpi,333dpi,250dpi,200dpi,83dpi(6段階コントロール)
オートフォーカス  無し
火災センサー  無し
本体カラー  グレー
インターフェース パラレルポート / RS232C シリアルポート
対応OS Windows95 / 98
ファイル容量 標準4MB(最大64MB)
動作温度(保管温度) / 動作湿度  使用可能範囲 : 10℃~35℃(10℃~30℃) 推奨範囲 : 22℃~25℃ 結露が発生しない湿度
付属品  レンズキット / フォーカスツール(焦点合わせジグ) / 電源ケーブル / パラレルケーブル(2M) / レンズ洗浄用綿棒 / 製品マニュアル / プリンタドライバFDD / 六角レンチ(インチ)/ レンズクリーナ液
別売アクセサリ  ロータリフィクスチャ
電源仕様  単相100V/10A,単相220V/5A 50/60Hz ※アース接続必須
外部必要排気  6インチあたり250CFM(425m3/h)
外部排気口サイズ  101.6φ×1
安全性  JIS「レーザー製品の放射安全装置C6802 class-1」準拠 / CDRH準拠 / EN-60825-1準拠
